智能家居改造

由于房间布局调整，原来灯开关的位置不在床头，睡前关灯就成了一件麻烦事，于是打算换个可以接入米家的智能灯。

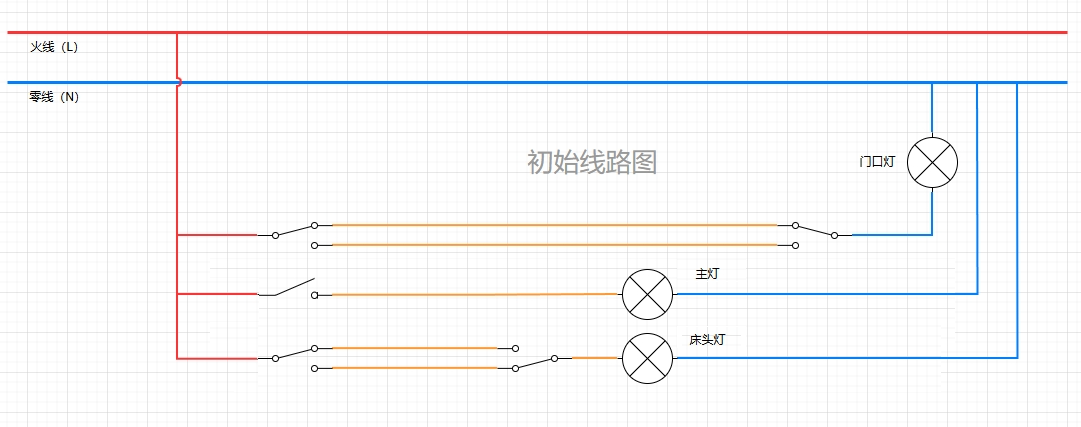

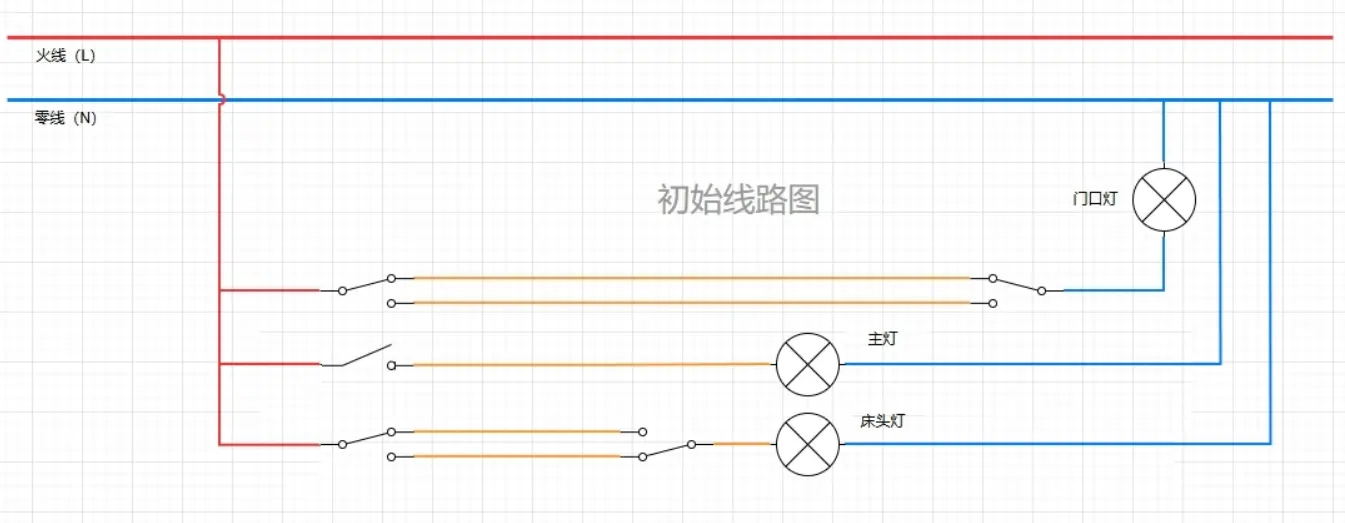

房间所有灯的初始线路图：

如图，房间有三个灯，门口和床头灯都是双控，主灯是单控，由一个三联开关和两个单开开关控制，准备把门口的灯改为智能灯，能定时关灯就行

基本概念

通信协议

• 蓝牙Mesh：通过蓝牙连接设备，功耗低。米家APP通过手机蓝牙可控制开关，无需联网，但搭配小米中枢网关才可实现全部功能（如定时开关）
• WIFI：通过WIFI连接设备，功耗较高且厂商为省钱一般使用低功率WIFI模块，导致信号不好。直接接入米家服务器，米家APP可完全控制，但不能断网使用，搭配小米中枢网关才可断网使用
• ZigBee：米家早期智能家居通信协议，和蓝牙mesh类似，现在米家大部分产品都是蓝牙Mesh协议，ZigBee几乎不用了

米家智能设备

• 小米米家智能开关(零火版)：基于蓝牙Mesh协议，需要搭配小米中枢网关使用，优点是可将任意非智能设备变成智能设备，独立供电，但是需要有零线
• 小米米家智能开关(单火版)：和零火版不同不需要零线，但为保证自身联网只能共用灯泡零线，这就导致开关处于关闭状态时灯泡也会有微弱电流通过，有些灯具会发出微弱亮光甚至闪烁，且因为电流限制一般没有Mesh中继功能，非必要不推荐使用
• 小米米家吸顶灯：蓝牙Mesh和WIFI两种协议，可以调节灯具亮度，除了贵点都挺好
• 智能通断器：将任意非智能设备改造成智能设备，便宜，非小米官方产品，可接入米家，缺点是目前市面上的产品普遍比较厚，塞入灯后会在灯罩上留个影子，超薄灯更是塞都塞不进去
• 灵动开关：智能灯的一个功能，支持灵动开关设备在开启灵动开关功能后，当控制灯的开关快速断开又连接时智能灯可以检测到这种变化，然后改变灯的开关状态，几块钱可以买一个物理开关(按快了会无效)，另外小米智能开关也可设置为灵动开关，不会出现按快了无效的情况

改造方案

根据灯是否智能可分为两种方案

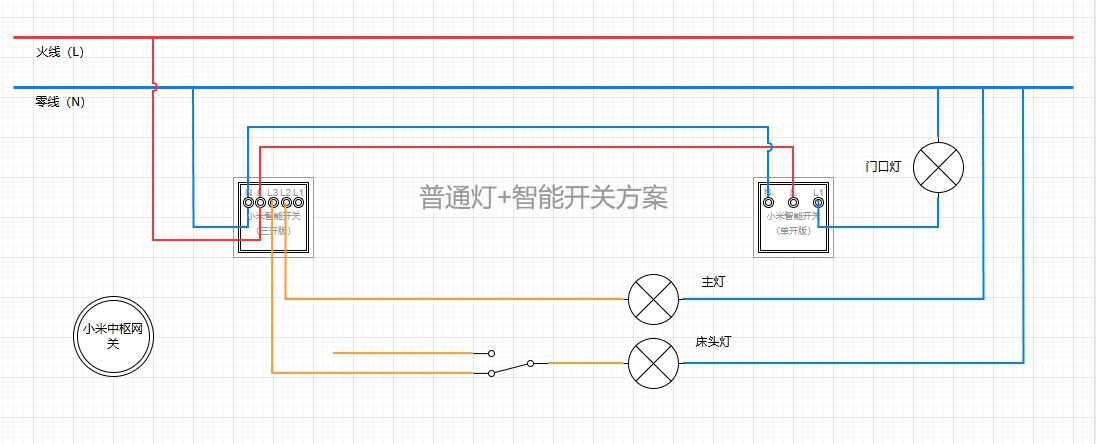

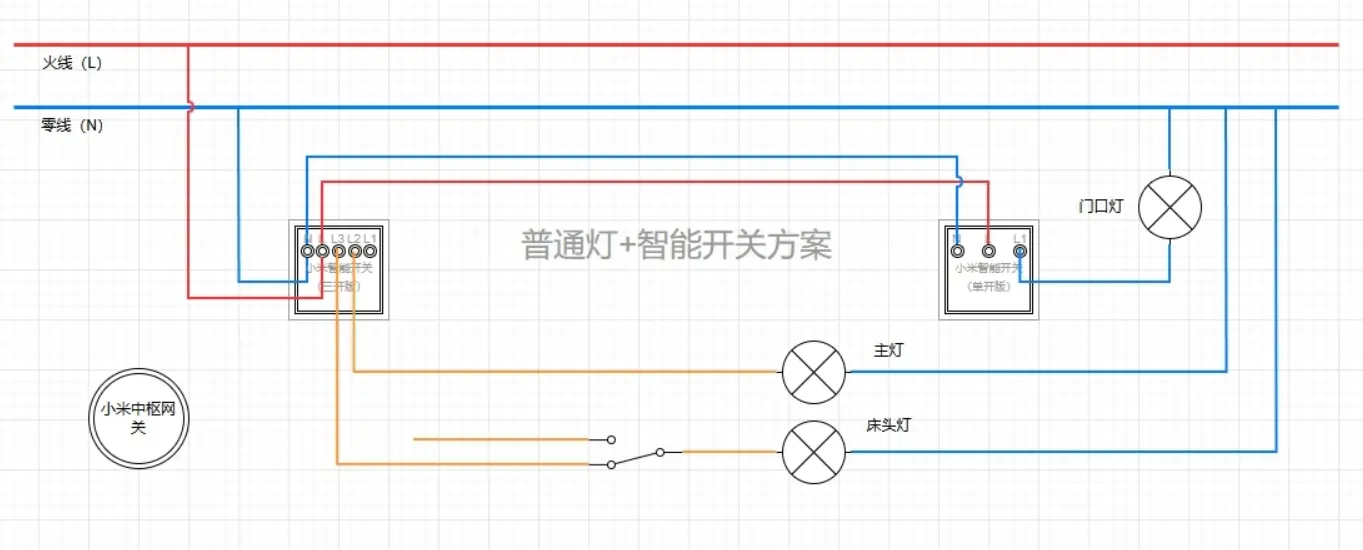

普通灯+智能开关方案

目前小米智能开关只支持蓝牙mesh协议，所以此方案需要搭配小米中枢网关才能使用，至少花费300￥以上，且普通灯灯光亮度一般不可调

由于原来开关处有零线，所以这里使用的是小米智能开关零火版，将原来门口灯的两条控制线改为零火线，给两个智能开关都通上电，再通过米家APP将三开开关的L1设为无线开关，控制单开开关的开关，即可实现原来的双控逻辑。

若没有零线则只能用小米智能开关单火版，只需取下图中的蓝色控制线，用其将两个智能开关的L1连接起来，组成并联电路，其他不变，然后用米家APP将这俩开关设置为同开同关即可。

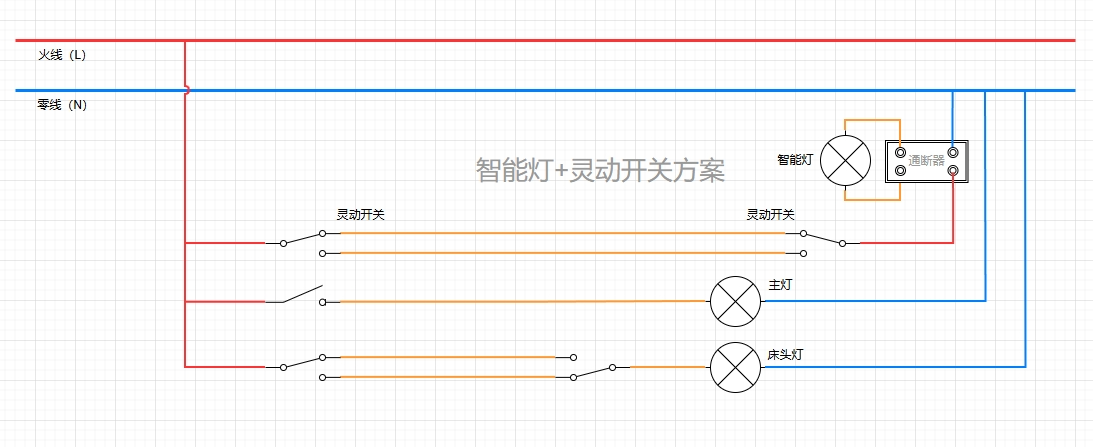

智能灯+灵动开关方案

此方案不用改变线路，适用性很强，而且智能灯大部分都支持蓝牙、WIFI两种协议，可以不额外购买小米中枢网关，最低30￥就能完成改造，且智能灯灯光亮度一般可调，唯一缺点是开关处于常开状态，开关到智能灯的线始终带电，检修前记得关闭总闸。

我这里图省钱用普通灯+智能通断器(WIFI版)替代了智能灯，但牺牲了亮度调节功能，实际安装时左边灵动开关也并未安装，因为基本不用，灯故障时还能能及时断开电路。
